제품 상세 정보:
|
| 금속판절단기: | CNC 유압 절단기 | 전압: | 주문형인 380V,220V,380V,400V |
|---|---|---|---|
| 차원(L*W*H): | 3860x1700x1700mm,3900*2150*2250 | 맥스. 커팅 폭 (밀리미터): | 3200, 4000,6000,2500 |
| 핵심 판매 요소: | 고정밀도, 높은 생산성 | 이름: | 수력 지스러기 금속 전단기 기계 |
| 제어 시스템: | 에스툰 E21 NC 제어, 에스툰 | 자르는 소재: | 금속 스테인레스 스틸 탄소강 알루미늄, 금속 |
| 상품 이름: | CNC (컴퓨터에 의한 수치제어) 수력 전단 장치 | 타입: | QC12K-8x3200.금속 판 절단기 |
| 강조하다: | CNC (컴퓨터에 의한 수치제어) 금속 전단기,CNC 유압 절단기,QC12Y-6X2500 |
||

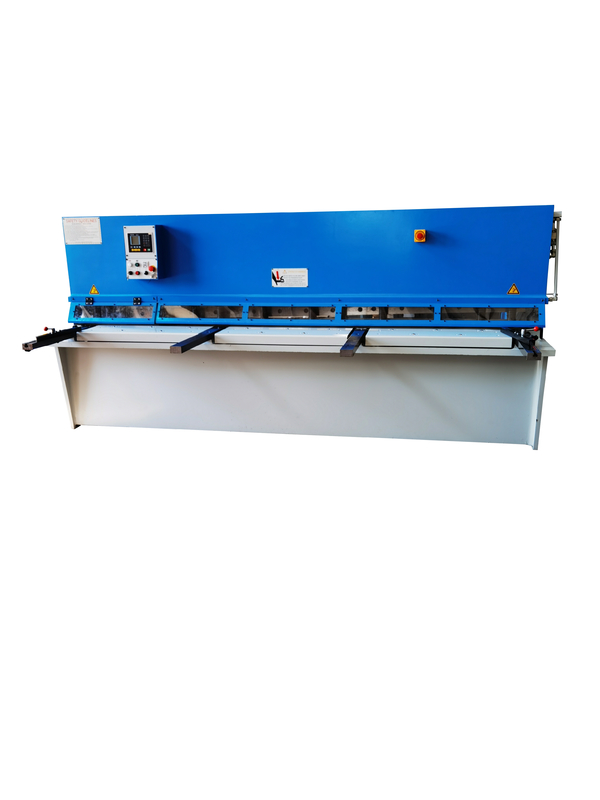

CNC 유압 절단기 기관총 SC-8X3200, 볼 스크류, 전방 핑거 경비요원
블레이드 빔의 궤도를 이동하는 것 바닥 블레이드의 지지면으로 앞으로 기웁니다
그래서 당신은 좋은 전단면을 획득할 수 있습니다.
상부 날의 재킹 스크루는 재료의 전단면에 비정형 또는 버링 가공을 최소화하기 위해 미세 조절을 제공합니다.
홀드다운 어셈블리는 나비 스프링을 채택합니다.
홀드 다운 플레이트의 홀드 다운 장치 위의 안티스키드 힐 블록이 있습니다.
압력은 더 크지만, 그러나 우리의 시어링이 기계화한 박판 금속 표면이 자급 자족할 수 있는 것 가동되는 것이 손상하지 않습니다
완전히 둘러싸인 기어박스는 주축에 직접적으로 장착했습니다.
그것의 건설은 소형이고 장비가 잘 저소음과 장수로 미끄럽게 됩니다
완전히 채택된 채 용접된 골조, 진동 제거된 스트레스, 고강도, 수압 구동유압식 기동 시스템, 질소 실린더 반송 설비, 훈도병과 오래가, 블레이드 갭 조정 장치와 미세 조절이 쉽게 운영될 수 있다고, 좋은 절단을 위한 셰도우 라인, 운영에 대한 보호 가드로서의 기계의 후방부에 있는 광전지와 다른 사람들, 백게이지 뇌졸중은 환원제 상자에 부속된 E21 NC, 백게이지에 의해 제어되고 보여집니다
한 개이 또는 연속 행정은 당신의 선택, 전기 도어 개방에 있습니다, 기계가 일하는 것을 멈출 것입니다, 오일 탱크와 전기 캐비넷 문이 고무 밀봉이 딸려 있습니다, 목구성이 커버가 딸려 있습니다
그러므로 볼에 부속된 전면 지지판은 플레이트 급전을 용이하게 합니다
| 모델 | 길이 (밀리미터)을 줄이기 | 두께 (45 킬로그램 / mm2)를 줄이기 | 두께 (70kkgs를 / mm2로 잘라주기 | (고정된) 경사각 | 분 스트로크수 / | 흡입구 깊이 | 꺾쇠 잭스의 부정 | 역행정 제한기 스트로에크 |
역행정 제한기 (X)차원 (작은 절단 스트립) |
원동력 (KW) |
오일 용량 | length*height *width | 바닥 하에 높이 | 대략 중량 (T) |
| QC12Y-4*2000 | 2000 | 4 | 2 | 1' 30′ | 15 | 140 | 11 | 600 | 20 | 7.5 | 184L | 2590*1520*1450 | 650 | 3.3 |
| QC12Y-4*2500 | 2500 | 4 | 2 | 1' 30′ | 15 | 140 | 12 | 600 | 20 | 7.5 | 230L | 3140*1520*1450 | 650 | 4.2 |
| QC12Y-4*3200 | 3200 | 4 | 2 | 1' 30′ | 11 | 140 | 13 | 600 | 20 | 7.5 | 300L | 3840*1520*1450 | 650 | 5.3 |
| QC12Y-6*2000 | 2000 | 6 | 3 | 1' 30′ | 18 | 140 | 11 | 600 | 20 | 7.5 | 184L | 2490*1610*1620 | 800 | 4.6 |
| QC12Y-6*2500 | 2500 | 6 | 3 | 1' 30′ | 15 | 140 | 12 | 600 | 20 | 7.5 | 230L | 3140*1610*1650 | 800 | 5 |
| QC12Y-6*3200 | 3200 | 6 | 3 | 1' 30′ | 14 | 140 | 13 | 600 | 20 | 7.5 | 300L | 3840*1610*1650 | 800 | 6.8 |
| QC12Y-6*4000 | 4000 | 6 | 3 | 1' 30′ | 9 | 140 | 18 | 600 | 20 | 11 | 380L | 4650*1660*1750 | 800 | 8 |
| QC12Y-6*5000 | 5000 | 6 | 3 | 1' 30′ | 6 | 140 | 22 | 600 | 20 | 15 | 650L | 5725*2160*1900 | 800 | 14 |
| QC12Y-8*2500 | 2500 | 8 | 4 | 1' 30′ | 14 | 140 | 12 | 600 | 20 | 11 | 230L | 3140*1610*1650 | 800 | 5.2 |
| QC12Y-8*3200 | 3200 | 8 | 4 | 1' 30′ | 12 | 140 | 13 | 600 | 20 | 11 | 300L | 3840*1610*1650 | 800 | 7.2 |
| QC12Y-8*4000 | 4000 | 8 | 4 | 1' 30′ | 9 | 140 | 18 | 600 | 20 | 11 | 380L | 4650*1660*1750 | 800 | 8.5 |
| QC12Y-10*2500 | 2500 | 10 | 5 | 1' 48′ | 13 | 140 | 11 | 800 | 20 | 15 | 220L | 3370*2100*1790 | 800 | 8.2 |
| QC12Y-10*3200 | 3200 | 10 | 5 | 1' 48′ | 11 | 140 | 13 | 800 | 20 | 15 | 260L | 4070*2100*1790 | 800 | 9.5 |
| QC12Y-10*4000 | 4000 | 10 | 5 | 1' 30′ | 9 | 140 | 15 | 800 | 20 | 18.5 | 300L | 4920*2250*2050 | 800 | 11 |
| QC12Y-12*2500 | 2500 | 12 | 6 | 1' 48′ | 12 | 140 | 11 | 800 | 20 | 18.5 | 220L | 3370*2100*1790 | 800 | 7.5 |
| QC12Y-12*3200 | 3200 | 12 | 6 | 1' 48′ | 11 | 140 | 13 | 800 | 20 | 18.5 | 260L | 4070*2100*1790 | 800 | 8.5 |
| QC12Y-12*4000 | 4000 | 12 | 6 | 1' 30′ | 9 | 140 | 15 | 800 | 20 | 18.5 | 300L | 4920*2250*2050 | 800 | 11.5 |
| QC12Y-16*2500 | 2500 | 16 | 8 | 2' | 10 | 180 | 11 | 800 | 20 | 22 | 460L | 3300*2270*2150 | 800 | 12.5 |
| QC12Y-16*3200 | 3200 | 16 | 8 | 2' | 6 | 180 | 13 | 800 | 20 | 30 | 510L | 4000*2270*2100 | 800 | 14 |
| QC12Y-16*4000 | 4000 | 16 | 8 | 2' | 6 | 180 | 15 | 800 | 25 | 30 | 510L | 4800*2270*2100 | 800 | 16 |
| QC12Y-20*2500 | 2500 | 20 | 10 | 2' | 6 | 180 | 11 | 800 | 20 | 30 | 460L | 3300*2270*2250 | 800 | 15.5 |
| QC12Y-20*3200 | 3200 | 20 | 10 | 2' | 6 | 180 | 13 | 800 | 30 | 30 | 510L | 4000*2270*2100 | 800 | 15.8 |
| QC12Y-20*4000 | 4000 | 20 | 10 | 2' 30′ | 5 | 180 | 14 | 915 | 30 | 37 | 800L | 4840*3190*2400 | 910 | 22 |
