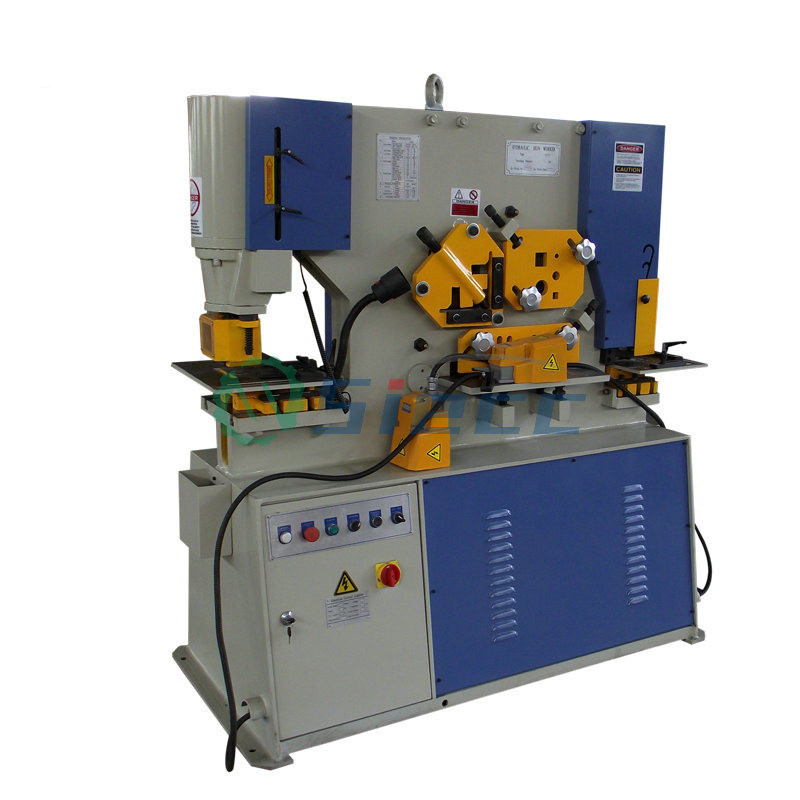

파워 메탈 시트 펀치와 전단기 기계 Q35Y-16 20 25 30

펀치 시어링 머신 / 펀치와 전단 기계를 줄이는 채널 철재 앵글을 위한 새로운 수력 철공 기계

1. 기계는 절대적으로 최고 처리 기술, 랙 용접기입니다, 고온 소입 처리, 도록 고강도, 고강도와 랙 ; 그것의 서비스 수명을 연장하기 위해 특별한 진공 고온처리로 연장으로 만드세요.
2. 모서리 위치를 줄이면서, 기계 표준은 펀칭실, 채널과 앵글 스틸 절단 위치, 후판 절단 위치, 환강과 각 강 절단 위치를 갖추고 있습니다. 선택적 레드 홀, 판 구부림, 홈형 강 펀칭, 셔터와 관절단 각과 다른 부속물.
3. 표준은 5개 스테이션과 듀얼 수력 워크스테이션으로 설비했습니다. 동시에 독립적으로 일할 수 있습니다. 기계는 사용 뒤에 장소에 위치하는 어떠한 수준의 디버깅을 수행할 필요가 없습니다. 자동 펀칭과 전단 효율성을 증가시키기 위한 옵션널 CNC 제어 시스템.
4. 유압 트렌스밋숀, 전체 구조물의 사용은 합리적, 경량의, 저소음, 빛이고 믿을 만하고, 과부담 성능을 가지고 있습니다.

제품 기술

모델	Q35Y-16	Q35Y-20	Q35Y-25	Q35Y-30
펀칭
펀칭 압력	55Ton	75 톤	110 톤	140 톤
펀칭 능력	c22 Ｘ 20	c26 Ｘ 22	c31 Ｘ 27	c36 Ｘ 32
(지름 Ｘ 두께)	c50 Ｘ 9	c50 Ｘ 12	c50 Ｘ 17	c50 Ｘ 23
흡입구 깊이	300	355	400	600
					:
채널 플랜지 펀칭 (높이)	180	180	180	180
맥스. 행정 길이	100	100	100	100
/ 민을 순환시킵니다. (20mm 타격)	30	30	28	40
죽기 위해 높이를 자극하기	950	1050	1050	1120
평평한 시어링
평형 봉강 전단기	350 Ｘ 15	460 Ｘ 15	610 Ｘ 18	600 Ｘ 20
(폭 Ｘ 두께)	240 Ｘ 20	300 Ｘ 20	400 Ｘ 25	400 Ｘ 30
날개길이	410	485	620	610
각도 플랜지 정비	70	75	90	100
작용높이	910	926	920	920
각 시어링
90o 시어링에	130 Ｘ 130 Ｘ 13	152 Ｘ 152 Ｘ 13	152 Ｘ 152 Ｘ 18	205 Ｘ 205 Ｘ 18
45o 연귀 시어링에	60 Ｘ 60x 6	60 x60 Ｘ 6	70 Ｘ 70 Ｘ 7	70 Ｘ 70 Ｘ 7
작용높이	1115	1165	1185	1185
바 시어링
둥근 봉 전단기	c45	c50	c60	c65
각봉 전단기	40 Ｘ 40	50 Ｘ 50	50 Ｘ 50	55 Ｘ 55
채널 전단기	130*	152*	180*	203*
나는 전단기를 발합니다	130*	152*	180*	203*
작용높이	1220	1270	1310	1370
노칭
직사각형 가위 (W x D x T)	50.8 Ｘ 90 Ｘ 9	50.8 Ｘ 90 Ｘ 12	63.5 Ｘ 90 Ｘ 13	63.5 Ｘ 90 Ｘ 16
베에-노취러 (옆 Ｘ 옆 Ｘ Ｔ)	90 Ｘ 90 Ｘ 10*	90 Ｘ 90 Ｘ 12*	105 Ｘ 105 Ｘ 13*	105 Ｘ 105 Ｘ 16*
큰 V-가위 (옆 Ｘ 옆 Ｘ Ｔ)	145 Ｘ 145 Ｘ 8*	145 Ｘ 145 Ｘ 10*	145 Ｘ 145 Ｘ 13*	145 Ｘ 145 Ｘ 13*
작용높이	910	926	920	920
특수 툴링
한 개의 V자형 프레스 브레이크 (W x T)	250 Ｘ 15*	250 Ｘ 15*	250 Ｘ 20*	250 Ｘ 20*
다중 V자형 프레스 브레이크 (W x T)	500 Ｘ 5*	500 Ｘ 5*	700 Ｘ 5*	700 Ｘ 5*
각 굽힘	102 Ｘ 6*	102 Ｘ 8*	102 Ｘ 13*	102 Ｘ 13*
파이프 노칭	c114*	c114*	c114*	c114*
다릅니다
모터	4 Kw	5.5 Kw	7.5 Kw	11 Kw
네트 8 (Apr.)	1600 킬로그램	1800kh	3800 킬로그램	4800 킬로그램
					:
총 중량 (Apr.)	1800 킬로그램	2000 킬로그램	4000 킬로그램	5000 킬로그램
기계 차원 (Apr.)	1710x800x1770	1860x800x1900	2360x960x2090	2720x1040x2300
(L x W x H)

상술

이름	수력 한 개의 천공기
맥스. 절단 두께 (밀리미터)	16 밀리미터
자동적인 레벨	설명서
전단 각	90
날개길이 (밀리미터)	25 밀리미터
백게이지 여행 (밀리미터)	10 - 80 밀리미터
흡입구 깊이 (밀리미터)	300 밀리미터
상태	새롭습니다
브랜드명	DC40Y
전원 (kW)	4 kW
(KG에) 짓누르세요	1400 KG
원산지	중국
전압	380-400v
차원(L*W*H)	1650*750*1800mm
인증	ce
보증	1년이요
기계류 테스트 리포트	제공됩니다
화면 출하검사	제공됩니다
핵심 구성 요소	모터, 펌프
