제품 상세 정보:
|
| 금속판절단기: | CNC 유압 절단기 | 전압: | 주문형인 380V,220V,380V,400V |
|---|---|---|---|
| 차원(L*W*H): | 3880x2150x2000 | 맥스. 폭 (밀리미터)을 줄이기: | 3200, 4000,6000,2500 |
| 핵심 판매 요소: | 고정밀도, 높은 생산성, 자동장치 | 제어 시스템: | 에스툰 E21 NC 제어, 에스툰 또는 사이벨텍 |
| 자르는 소재: | 금속 스테인레스 스틸 탄소강 알루미늄 | 상품 이름: | CNC (컴퓨터에 의한 수치제어) 수력 전단 장치 |
| 타입: | QC12K-8x3200, 변동 빔 전단 | ||
| 강조하다: | 판금 단두대 기계 QC12Y-4x3200,LAMI-NOVA 판금 Cnc 단두대 전단 기계,Cnc 단두대 전단 기계 QC12Y-4x3200 |
||

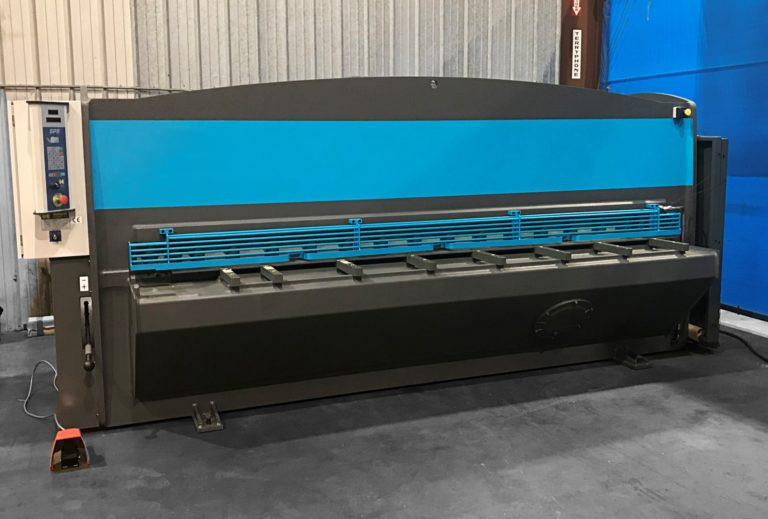

E21s 시스템과 수력 CNC 길로틴 전단 금속 절단기
기계는 강철판 용접 구조를 채택합니다, 골조가 유한 요소 분석과 설계를 채택합니다, 진동 노화가 내부 머릿단을 제거하여서, 기체가 안정적이고 믿을 만합니다. 삼로에 의해서 지원된 회전하는 가이드 휠은 지지 간격을 제거하고 시어링 정확도를 향상시킬 수 있습니다. 툴 홀더의 절삭각은 특정 범위에서 조정될 수 있으며, 그것이 시어링 물질의 변형을 이상적인 상태로 줄이고 최고 두꺼운 시트 금속을 깎을 수 있습니다. 절단 행정은 일 효율을 향상시키고 세그먼트화 시어링 기능을 실현하기 위해 임의로 조정될 수 있습니다. 매뉴얼 리프팅 기능은 최고 긴 시트 절단을 위해 편리한 재시동 장치를 위해 설계됩니다. 벽판지에서 안쪽은 매뉴얼 오일 펌프를 갖추고 있으며, 그것이 핵심 부분의 주유를 운영하고 보증하기 쉽습니다. 플러그인 유압 시스템은 오일 온도 이 상승을 느리게 하고 기계 공구 운영의 신뢰성과 안전을 강화할 수 있습니다.
완전히 채택된 채 용접된 골조, 진동 제거된 스트레스, 고강도, 수압 구동유압식 기동 시스템, 질소 실린더 반송 설비, 훈도병과 오래가, 블레이드 갭 조정 장치와 미세 조절이 쉽게 운영될 수 있다고, 좋은 절단을 위한 셰도우 라인, 운영에 대한 보호 가드로서의 기계의 후방부에 있는 광전지와 다른 사람들, 백게이지 뇌졸중은 환원제 상자에 부속된 E21 NC, 백게이지에 의해 제어되고 보여집니다
한 개이 또는 연속 행정은 당신의 선택, 전기 도어 개방에 있습니다, 기계가 일하는 것을 멈출 것입니다, 오일 탱크와 전기 캐비넷 문이 고무 밀봉이 딸려 있습니다, 목구성이 커버가 딸려 있습니다
그러므로 볼에 부속된 전면 지지판은 플레이트 급전을 용이하게 합니다
| 모델 | 길이 (밀리미터)을 줄이기 | 두께 (45 킬로그램 / mm2)를 줄이기 | 두께 (70kkgs를 / mm2로 잘라주기 | (고정된) 경사각 | 분 스트로크수 / | 흡입구 깊이 | 꺾쇠 잭스의 부정 | 역행정 제한기 스트로에크 |
역행정 제한기 (X)차원 (작은 절단 스트립) |
원동력 (KW) |
오일 용량 | length*height *width | 바닥 하에 높이 | 대략 중량 (T) |
| QC12Y-4*2000 | 2000 | 4 | 2 | 1' 30′ | 15 | 140 | 11 | 600 | 20 | 7.5 | 184L | 2590*1520*1450 | 650 | 3.3 |
| QC12Y-4*2500 | 2500 | 4 | 2 | 1' 30′ | 15 | 140 | 12 | 600 | 20 | 7.5 | 230L | 3140*1520*1450 | 650 | 4.2 |
| QC12Y-4*3200 | 3200 | 4 | 2 | 1' 30′ | 11 | 140 | 13 | 600 | 20 | 7.5 | 300L | 3840*1520*1450 | 650 | 5.3 |
| QC12Y-6*2000 | 2000 | 6 | 3 | 1' 30′ | 18 | 140 | 11 | 600 | 20 | 7.5 | 184L | 2490*1610*1620 | 800 | 4.6 |
| QC12Y-6*2500 | 2500 | 6 | 3 | 1' 30′ | 15 | 140 | 12 | 600 | 20 | 7.5 | 230L | 3140*1610*1650 | 800 | 5 |
| QC12Y-6*3200 | 3200 | 6 | 3 | 1' 30′ | 14 | 140 | 13 | 600 | 20 | 7.5 | 300L | 3840*1610*1650 | 800 | 6.8 |
| QC12Y-6*4000 | 4000 | 6 | 3 | 1' 30′ | 9 | 140 | 18 | 600 | 20 | 11 | 380L | 4650*1660*1750 | 800 | 8 |
| QC12Y-6*5000 | 5000 | 6 | 3 | 1' 30′ | 6 | 140 | 22 | 600 | 20 | 15 | 650L | 5725*2160*1900 | 800 | 14 |
| QC12Y-8*2500 | 2500 | 8 | 4 | 1' 30′ | 14 | 140 | 12 | 600 | 20 | 11 | 230L | 3140*1610*1650 | 800 | 5.2 |
| QC12Y-8*3200 | 3200 | 8 | 4 | 1' 30′ | 12 | 140 | 13 | 600 | 20 | 11 | 300L | 3840*1610*1650 | 800 | 7.2 |
| QC12Y-8*4000 | 4000 | 8 | 4 | 1' 30′ | 9 | 140 | 18 | 600 | 20 | 11 | 380L | 4650*1660*1750 | 800 | 8.5 |
| QC12Y-10*2500 | 2500 | 10 | 5 | 1' 48′ | 13 | 140 | 11 | 800 | 20 | 15 | 220L | 3370*2100*1790 | 800 | 8.2 |
| QC12Y-10*3200 | 3200 | 10 | 5 | 1' 48′ | 11 | 140 | 13 | 800 | 20 | 15 | 260L | 4070*2100*1790 | 800 | 9.5 |
| QC12Y-10*4000 | 4000 | 10 | 5 | 1' 30′ | 9 | 140 | 15 | 800 | 20 | 18.5 | 300L | 4920*2250*2050 | 800 | 11 |
| QC12Y-12*2500 | 2500 | 12 | 6 | 1' 48′ | 12 | 140 | 11 | 800 | 20 | 18.5 | 220L | 3370*2100*1790 | 800 | 7.5 |
| QC12Y-12*3200 | 3200 | 12 | 6 | 1' 48′ | 11 | 140 | 13 | 800 | 20 | 18.5 | 260L | 4070*2100*1790 | 800 | 8.5 |
| QC12Y-12*4000 | 4000 | 12 | 6 | 1' 30′ | 9 | 140 | 15 | 800 | 20 | 18.5 | 300L | 4920*2250*2050 | 800 | 11.5 |
| QC12Y-16*2500 | 2500 | 16 | 8 | 2' | 10 | 180 | 11 | 800 | 20 | 22 | 460L | 3300*2270*2150 | 800 | 12.5 |
| QC12Y-16*3200 | 3200 | 16 | 8 | 2' | 6 | 180 | 13 | 800 | 20 | 30 | 510L | 4000*2270*2100 | 800 | 14 |
| QC12Y-16*4000 | 4000 | 16 | 8 | 2' | 6 | 180 | 15 | 800 | 25 | 30 | 510L | 4800*2270*2100 | 800 | 16 |
| QC12Y-20*2500 | 2500 | 20 | 10 | 2' | 6 | 180 | 11 | 800 | 20 | 30 | 460L | 3300*2270*2250 | 800 | 15.5 |
| QC12Y-20*3200 | 3200 | 20 | 10 | 2' | 6 | 180 | 13 | 800 | 30 | 30 | 510L | 4000*2270*2100 | 800 | 15.8 |
| QC12Y-20*4000 | 4000 | 20 | 10 | 2' 30′ | 5 | 180 | 14 | 915 | 30 | 37 | 800L | 4840*3190*2400 | 910 | 22 |
