제품 상세 정보:
|
금속판절단기: | CNC 유압 절단기 | 전압: | 220V/380V |
---|---|---|---|
이름: | 전단 장치 | 제어 시스템: | 에스툰 E21 NC 제어 |
자르는 소재: | 합금 금속 | 상품 이름: | CNC (컴퓨터에 의한 수치제어) 수력 전단 장치 |
타입: | 금속 판 절단기 | ||
하이 라이트: | 3.3t 철 전단기 기계 Nc 단두대 4 밀리미터,철을 줄이기 위한 LAMI-NOVA 전단기 기계,3.3t 전단기는 12 밀리미터를 기계화합니다 |

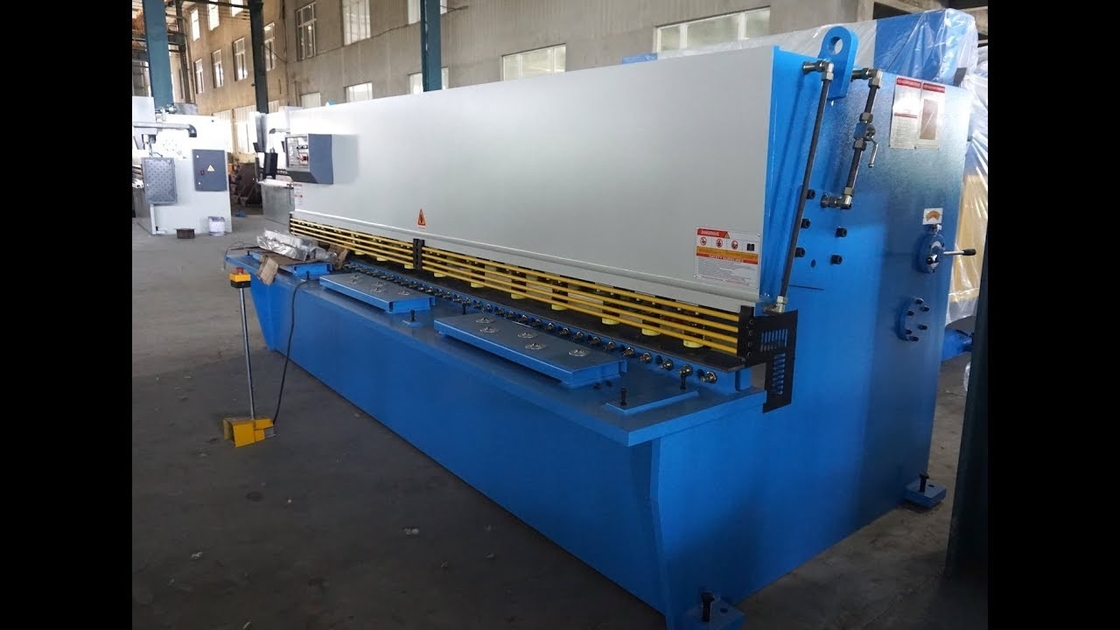

4 밀리미터 6 밀리미터 8 밀리미터 12 밀리미터 수력 박강판 금속 양털깍기, NC 박판 금속 전단 장치
전단 장치의 프레임 구조는 전철강 용접을 채택합니다 ; 4개 코너와 8면 직각 가이드 레일은고 정밀도, 좋은 강성과 수력 예비적재를 가지고 있습니다. 유압 시스템은 상호 플러그 접속식 통합 밸브를 채택하고, 타격 디지털 표시, 광전자 보호 소자와 모바일 작업대를 갖추고 있을 수 있습니다. 전단 장치는 상위 슬라이더와 낮은 수력 패드의 더블 액션 기능을 가지고 있고 일하는 압력 행정이 일정 범위 이내에 눌러질 수 있습니다. 절차는 조정을 요구하고 수술이 버튼을 사용하여 단순하고 집중화됩니다.
완전히 채택된 채 용접된 골조, 진동 제거된 스트레스, 고강도, 수압 구동유압식 기동 시스템, 질소 실린더 반송 설비, 훈도병과 오래가, 블레이드 갭 조정 장치와 미세 조절이 쉽게 운영될 수 있다고, 좋은 절단을 위한 셰도우 라인, 운영에 대한 보호 가드로서의 기계의 후방부에 있는 광전지와 다른 사람들, 백게이지 뇌졸중은 환원제 상자에 부속된 E21 NC, 백게이지에 의해 제어되고 보여집니다
한 개이 또는 연속 행정은 당신의 선택, 전기 도어 개방에 있습니다, 기계가 일하는 것을 멈출 것입니다, 오일 탱크와 전기 캐비넷 문이 고무 밀봉이 딸려 있습니다, 목구성이 커버가 딸려 있습니다
그러므로 볼에 부속된 전면 지지판은 플레이트 급전을 용이하게 합니다
모델 | 길이 (밀리미터)을 줄이기 | 두께 (45 킬로그램 / mm2)를 줄이기 | 두께 (70kkgs를 / mm2로 잘라주기 | (고정된) 경사각 | 분 스트로크수 / | 흡입구 깊이 | 꺾쇠 잭스의 부정 | 역행정 제한기 스트로에크 |
역행정 제한기 (X)차원 (작은 절단 스트립) |
원동력 (KW) |
오일 용량 | length*height *width | 바닥 하에 높이 | 대략 중량 (T) |
QC12Y-4*2000 | 2000 | 4 | 2 | 1' 30′ | 15 | 140 | 11 | 600 | 20 | 7.5 | 184L | 2590*1520*1450 | 650 | 3.3 |
QC12Y-4*2500 | 2500 | 4 | 2 | 1' 30′ | 15 | 140 | 12 | 600 | 20 | 7.5 | 230L | 3140*1520*1450 | 650 | 4.2 |
QC12Y-4*3200 | 3200 | 4 | 2 | 1' 30′ | 11 | 140 | 13 | 600 | 20 | 7.5 | 300L | 3840*1520*1450 | 650 | 5.3 |
QC12Y-6*2000 | 2000 | 6 | 3 | 1' 30′ | 18 | 140 | 11 | 600 | 20 | 7.5 | 184L | 2490*1610*1620 | 800 | 4.6 |
QC12Y-6*2500 | 2500 | 6 | 3 | 1' 30′ | 15 | 140 | 12 | 600 | 20 | 7.5 | 230L | 3140*1610*1650 | 800 | 5 |
QC12Y-6*3200 | 3200 | 6 | 3 | 1' 30′ | 14 | 140 | 13 | 600 | 20 | 7.5 | 300L | 3840*1610*1650 | 800 | 6.8 |
QC12Y-6*4000 | 4000 | 6 | 3 | 1' 30′ | 9 | 140 | 18 | 600 | 20 | 11 | 380L | 4650*1660*1750 | 800 | 8 |
QC12Y-6*5000 | 5000 | 6 | 3 | 1' 30′ | 6 | 140 | 22 | 600 | 20 | 15 | 650L | 5725*2160*1900 | 800 | 14 |
QC12Y-8*2500 | 2500 | 8 | 4 | 1' 30′ | 14 | 140 | 12 | 600 | 20 | 11 | 230L | 3140*1610*1650 | 800 | 5.2 |
QC12Y-8*3200 | 3200 | 8 | 4 | 1' 30′ | 12 | 140 | 13 | 600 | 20 | 11 | 300L | 3840*1610*1650 | 800 | 7.2 |
QC12Y-8*4000 | 4000 | 8 | 4 | 1' 30′ | 9 | 140 | 18 | 600 | 20 | 11 | 380L | 4650*1660*1750 | 800 | 8.5 |
QC12Y-10*2500 | 2500 | 10 | 5 | 1' 48′ | 13 | 140 | 11 | 800 | 20 | 15 | 220L | 3370*2100*1790 | 800 | 8.2 |
QC12Y-10*3200 | 3200 | 10 | 5 | 1' 48′ | 11 | 140 | 13 | 800 | 20 | 15 | 260L | 4070*2100*1790 | 800 | 9.5 |
QC12Y-10*4000 | 4000 | 10 | 5 | 1' 30′ | 9 | 140 | 15 | 800 | 20 | 18.5 | 300L | 4920*2250*2050 | 800 | 11 |
QC12Y-12*2500 | 2500 | 12 | 6 | 1' 48′ | 12 | 140 | 11 | 800 | 20 | 18.5 | 220L | 3370*2100*1790 | 800 | 7.5 |
QC12Y-12*3200 | 3200 | 12 | 6 | 1' 48′ | 11 | 140 | 13 | 800 | 20 | 18.5 | 260L | 4070*2100*1790 | 800 | 8.5 |
QC12Y-12*4000 | 4000 | 12 | 6 | 1' 30′ | 9 | 140 | 15 | 800 | 20 | 18.5 | 300L | 4920*2250*2050 | 800 | 11.5 |
QC12Y-16*2500 | 2500 | 16 | 8 | 2' | 10 | 180 | 11 | 800 | 20 | 22 | 460L | 3300*2270*2150 | 800 | 12.5 |
QC12Y-16*3200 | 3200 | 16 | 8 | 2' | 6 | 180 | 13 | 800 | 20 | 30 | 510L | 4000*2270*2100 | 800 | 14 |
QC12Y-16*4000 | 4000 | 16 | 8 | 2' | 6 | 180 | 15 | 800 | 25 | 30 | 510L | 4800*2270*2100 | 800 | 16 |
QC12Y-20*2500 | 2500 | 20 | 10 | 2' | 6 | 180 | 11 | 800 | 20 | 30 | 460L | 3300*2270*2250 | 800 | 15.5 |
QC12Y-20*3200 | 3200 | 20 | 10 | 2' | 6 | 180 | 13 | 800 | 30 | 30 | 510L | 4000*2270*2100 | 800 | 15.8 |
QC12Y-20*4000 | 4000 | 20 | 10 | 2' 30′ | 5 | 180 | 14 | 915 | 30 | 37 | 800L | 4840*3190*2400 | 910 | 22 |
